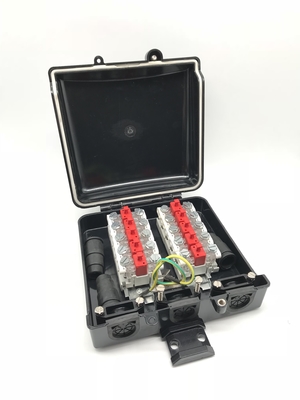

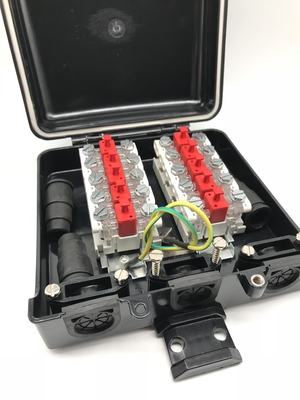

Moduł STB IP55 bez ochrony, moduł wewnętrzny / zewnętrzny 20 par VX

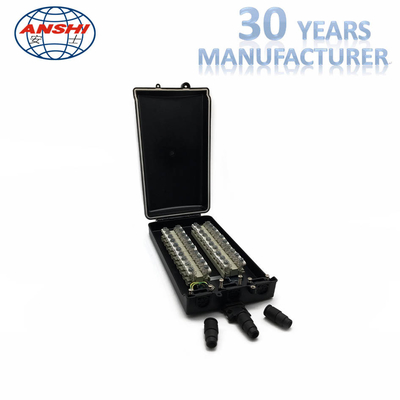

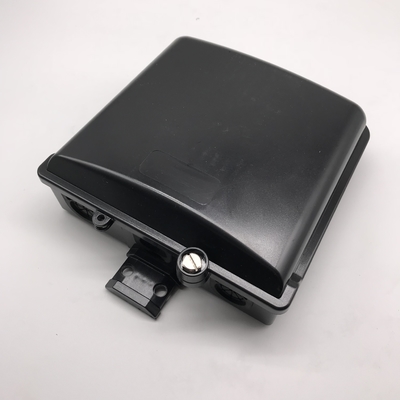

Obudowy terminali to rodzina obudów, które mogą służyć do ochrony środowiska 10, 15, 20, 25 lub 30 bloków zaciskowych. Każda obudowa zawiera standardową szynę DIN do montażu zacisków blokowych wraz ze wszystkimi urządzeniami uziemiającymi. Dostarczana jest wystarczająca ilość miejsca do wykonywania zakończeń z drutem kroplowym, podczas gdy obudowa ma mały, kompaktowy i atrakcyjny wizualnie wygląd. Obudowy mogą być zamawiane z lub bez zacisków, wstępnie zatopione lub bez okablowania. Gumowe przelotki znajdują się we wszystkich portach wejściowych i wyjściowych kabli z drutem.

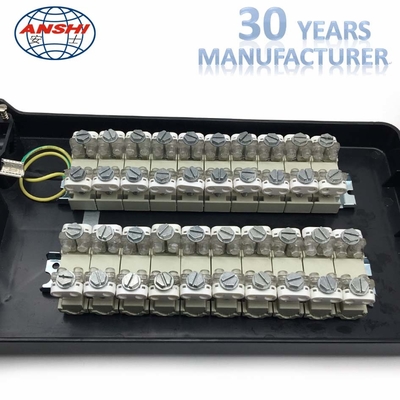

Moduł STB zapewnia punkt połączenia między parą kabli po stronie wymiany i
para dystrybucyjna. Zawiera 10-punktową wtyczkę modułu, aby zapewnić ciągłość
i szereg innych opcji.

Obudowy terminali Multi-Serivce są szczególnie funkcjonalne, ponieważ do 20 gniazd może być zakończonych wewnątrz obudowy, podczas gdy do 200 par może być „zapętlonych”, co eliminuje potrzebę dodatkowego połączenia lub zamknięcia w pobliżu terminala mieszkaniowy.

funkcje
Wytrzymała, kompaktowa konstrukcja.
Formowane z tworzywa odpornego na uderzenia i promieniowanie UV.
Lekkie i atrakcyjne kosmetycznie.
Wszystkie metalowe części materiałów niekorozyjnych
W komplecie cały sprzęt do łączenia i uziemiania.
Dołączone gumowe przelotki do wszystkich portów wejścia / wyjścia kabli.
W komplecie standardowe szyny DIN.
Szyna DIN służy również jako punkt uziemienia.
Łatwy dostęp do obu stron listew zaciskowych.
Minimum dwadzieścia lat testowanego cyklu życia.
Konfiguracje
W pełni zapełnione, chronione lub niezabezpieczone terminale są zainstalowane fabrycznie, a kabel jest gotowy.

Jest szczególnie polecany do:
1. Połączenia zewnętrzne, w których warunki środowiskowe są wyjątkowo agresywne.
2. Zakończenia, w których cechy rozwoju użytkownika wymagają przyszłej elastyczności pod względem rodzaju ochrony lub możliwości filtrowania.
Obecna zdolność przewodzenia
20 A, 10 A na przewodnik przynajmniej przez 10 minut, bez powodowania deformacji modułu
Rezystancja izolacji
Sucha atmosfera:> 1010 Wilgotna atmosfera (ASTM D618, procedura F):> 1010 Mgła solna: (ASTM B117)> 109
Zanurzenie w wodzie: (15 dni w 3% roztworze NaCl) TELCORDIA TR-NWT-000975 (dawniej Bellcore)> 109
Rezystancja stykuMateriał + styki Rbridge + Styki drutu <10 m
Zwiększenie oporności kontaktowejPo testach klimatycznych: <2,5 m Po 50 powtórzeniach: <2,5 m
Wytrzymałość dielektryczna> 3000 Vdc przez 1 minutę
Właściwości mechaniczne
Styk uziemienia ochronnegoCzynek mosiężny cynowany Styk ciągłościCzynny mosiądz cynowany
Moduł wtykowy korpus Poliwęglan wzmocniony włóknem szklanym o zmniejszonej palności (UL94)
Wtykany moduł uszczelniający O-ring EPDM
Ciągłość konfiguracji wewnętrznej AS STB 260 V GDT230 V GDTAS-STB-P
