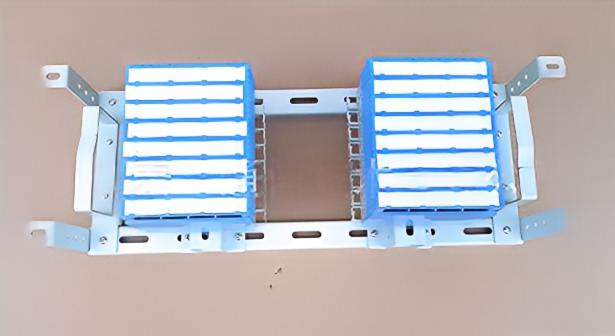

MPX 112 320/640 Cyfrowa ramka dystrybucji systemów MPX286 120 Ohm Zatwierdzenie ROHS

MPX 112 320 systemy 640 systemy cyfrowe ramy dystrybucyjne 120 ohm

Główne specyfikacje/oznaczenia szczególne/dane techniczne:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, a także wśród urządzeń cyfrowego ponownego wykorzystania.

1, z otwartą strukturą, powierzchnia ramy jest opryskiwana epoksydowymi tworzywami sztucznymi za pomocą prądu statycznego, z silną adhezją, wygląda ładnie w kształcie i jest łagodna w kolorze.Wygląda ładnie w kształcie i uporządkowane w okablowaniu.Duża pojemność, wygodna instalacja, elastyczny układ i modulowana konstrukcja.

2, Prędkość pracy: 2Mb/s

3, Impedancja wydajności: 120Ω (równowaga)

4, Przeciwdziałanie pośrednie między końcownikami trzciny: nie więcej niż 7m ohm między trzciny pośredniej w standardowych warunkach badania;

5, współczynnik przesłuchu krzyżowego: ≥ 60 dB ((50kHz~3,1MHz)

6, Strata izolacji: ≤ 0,4 dB ((50kHz~3,1MHz);

7, Strata fal wtórnych: ≥ 18 dB ((50kHz~3,1MHz);

8, Przeciwdziałanie pośrednie: (AC)/1min bez przebicia lub łuku.

a. ≥ 500V ((w standardowych warunkach badania);

b. ≥ 500V ((po wysokiej-niskiej temperaturze );

c. ≥ 250V (po wilgotnym);

9, Oporność izolacyjna pomiędzy podłożem i ramą ochrony wysokiego napięcia: (500V(DC)

a. ≥1×103 MΩ (w warunkach badania standardowego);

b. ≥1×102 MΩ(Po wysokiej-niskiej temperaturze );

c. ≥1×20 MΩ ((po wilgotnym);

10Siła wyciągania:

a. ≥ 24 dni.0.4)

b. ≥ 38 dni.0.5)

c. ≥ 52 dni.0.6)

d. ≥ 96 (dnia).0.8)

11Żywotność: 200 razy

Warunki środowiskowe: -5-40 stopni Celsjusza; wilgotność względna <85% (+30 stopni Celsjusza) ;Ciśnienie atmosferyczne:70-106Kpa

* Materiał: stal nierdzewna i kuprowy, kuprowy złoto na niklu

* Wydajność przeciwpoparzenia: PBT (UL94V-0) lub ABS przeciwpoparzenia (UL94V-0),Goriwość osiągnięta zgodnie z normą GB/T 5169.7-1985;

* cechy konstrukcyjne: przyjmowanie konstrukcji modularyzowanej, charakterystyczne dla eleganckiego wyglądu i wysokiej wytrzymałości;

* Siła wyciągania: cynowe brązowe i srebrne pokrycie (20-40 cali), siła wyciągania nie mniejsza niż 25N,

* Oporność pośrednia pomiędzy końcownikami trzciny: nie więcej niż 7m ohm pomiędzy trzciny pośredniej w standardowych warunkach badania;

* Oporność pośrednia: nie więcej niż 3m ohm w standardowych warunkach badania;

* Impedancja wydajności:120Ω (równowaga)

* Prędkość pracy: 2 Mb/s

* Opór izolacyjny: 1000MΩ/500V (DC)

* Oporność na napięcie: brak awarii lub łuku przez 1 minutę pod napięciem 1KV (DC)

* Współczynnik przesłuchu krzyżowego:≥ 60 dB ((50KHz-210MHz)

* Utrata włączenia: ≤ 0,4 dB (50KHz-210MHz)

* Utrata fal zwrotnych:≥18dB (50KHz-210MHz)
