Moduł IP55 STB bez ochrony, wewnętrzny / zewnętrzny 20 par modułów VX

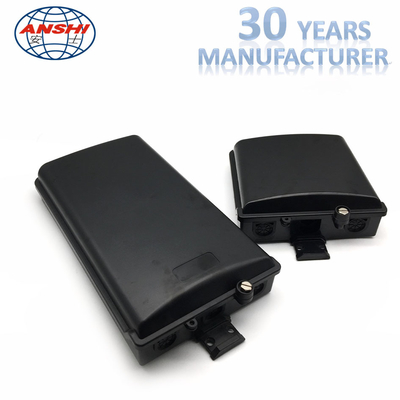

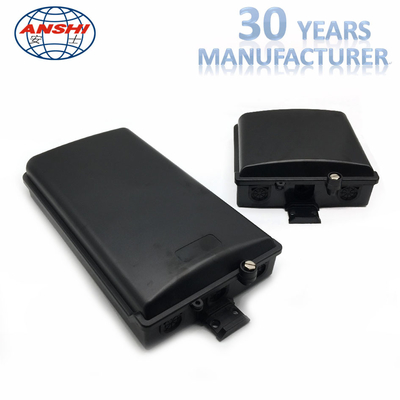

Obudowy zacisków są rodziną obudów, które mogą być użyte do ochrony przed szkodliwym dla środowiska blokami zacisków 10, 15, 20, 25 lub 30. Każda obudowa zawiera standardową szynę DIN do mocowania listew zaciskowych wraz z całym uziemieniem. Do wykonania zakończeń przewodów rurowych zapewnia się wystarczającą ilość miejsca, podczas gdy wylot jest mały, zwarty i atrakcyjny wizualnie. Obudowy mogą być zamawiane z króćcami lub bez nich, wstępnie zapięte lub bez okablowania. Gromki gumowe są dołączone do wszystkich wejść i wyjść kablowych.

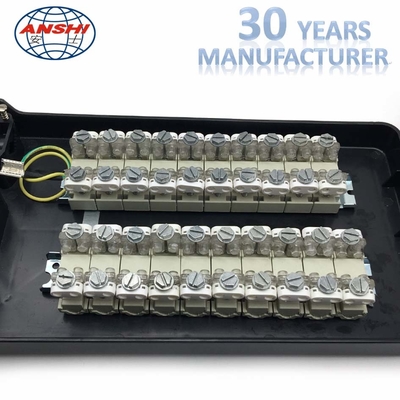

Moduł STB zapewnia punkt połączenia między parą kablową a
Para dystrybucji. Zawiera 10-punktowy moduł wtykowy zapewniający ciągłość
Oraz szereg innych opcji.

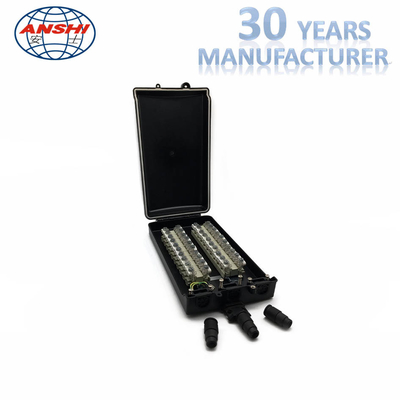

Obudowy zacisków Multi-Serivce są szczególnie funkcjonalne, ponieważ do wnętrza obudowy może być podłączonych do 20 par, a nawet 200 par może być "zapętlonych", co eliminuje potrzebę dodatkowego połączenia lub zamknięcia w pobliżu terminala mieszkaniowy.

cechy
Solidna, zwarta konstrukcja.
Formowany z tworzywa sztucznego odpornego na działanie wysokich temperatur i promieni UV.
Lekki i atrakcyjny wygląd.
Wszystkie części metalowe materiałów nie powodujących korozji
Wszystkie elementy łączące i uziemiające.
Gromki gumowe dołączone do wszystkich wejść / wyjść kablowych.

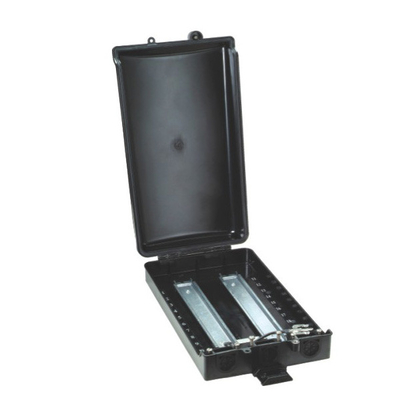

Standardowe szyny DIN.
Szyna DIN podwaja się jako punkt uziemienia.
Łatwy dostęp do obu stron listew zaciskowych.
Minimalny dwudziestoczniowy cykl życia.
Konfiguracje
W pełni zaludnione, zabezpieczone lub niezabezpieczone zaciski są fabrycznie zainstalowane i gotowe do użycia.

Jest to szczególnie zalecane do:
1. Połączenia zewnętrzne, w których warunki otoczenia są bardzo agresywne.
2. Zakończenia, w których charakterystykę rozwoju użytkownika wymaga przyszłej elastyczności pod względem rodzaju ochrony lub możliwości filtrowania.
Przepustowość prądowa
20 A, 10 A na przewód przez co najmniej 10 minut bez powodowania deformacji modułu
Odporność na izolację
Sucha atmosfera:> 1010 Wilgotna atmosfera (ASTM D618, procedura F):> 1010 mgła solna: (ASTM B117)> 109
Zanurzenie w wodzie: (15 dni w 3% roztworze NaCl) TELCORDIA TR-NWT-000975 (dawniej Bellcore)> 109
Rezystancja styku Rmaterial + styki Rbridge + styki Rwire <10 m
Zwiększenie odporności na stawy Po testach klimatycznych: <2,5 m Po 50 reinsertions: <2,5 m
Odlewy dielektryczne> 3000 Vdc przez 1 minutę
Właściwości mechaniczne
Styki na uziemienie protektora mosiądz twardy twardy styk kontaktowy ciągły mosiądz twardy twardy
Moduł wtykowy modułu z poliwęglanu wzmocnionego włóknem szklanym (UL94)
Uszczelniacz wtykowy modułu uszczelniającegoGel O ring EPDM
Konfiguracja wewnętrzna Ciągłość AS STB 260 V GDT230 V GDTAS-STB-P
